Ceramaseal® Multi-Pin-Stecker

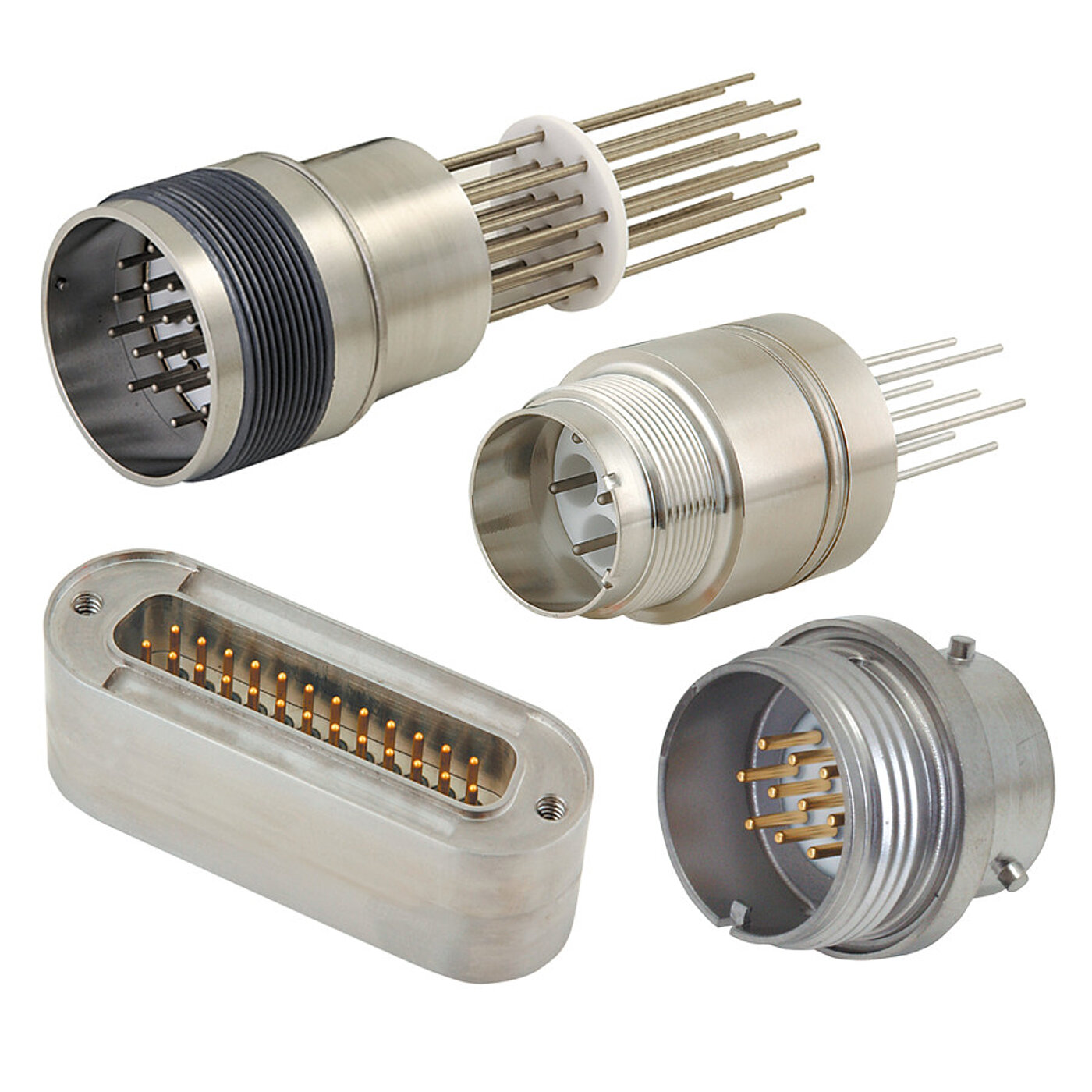

Ceramaseal® Multi-Pin-Stecker sind Durchführungen mit zwei oder mehr Leitern. Sie sind für luftseitige Steckeranschlüsse geeignet, es werden auch Durchführungen angeboten, die Steckeranschlüsse auch auf der Vakuumseite ermöglichen.
Hermetische Multi-Pin-Durchführungen werden hauptsächlich für die Bereitstellung von Instrumentensignalen, Spannung und/oder Strom in Vakuum- oder Ultra-Vakuum-Umgebungen verwendet, wobei ein Innenanschluss an das luftseitige (außerhalb der Vakuumumgebung vorhandene) Messgerät vorliegt. Mit Ceramaseal® Lösungen sind aber sowohl einseitige als auch zweiseitige Anschlüsse möglich.
Ceramaseal® Multi-Pin Stecker werden nach der US-Spezifikation „MIL Spec“ hinsichtlich Anwendungszweck, Einbauverfahren und Anzahl der Pins definiert. Zu den Ceramaseal® Steckervarianten gehören auch Sub-D-Verbindungen (MIL-C-24308) sowie runde Anschlusstypen wie MIL-C-26482 und MIL-C-5015. In Anwendungen, bei denen die Anforderungen an Spannung und Strom eher durchschnittlich zu beurteilen sind, erreicht die Ceramaseal® Glas-Keramik-Technik eine sehr hohe Pin-Dichte.

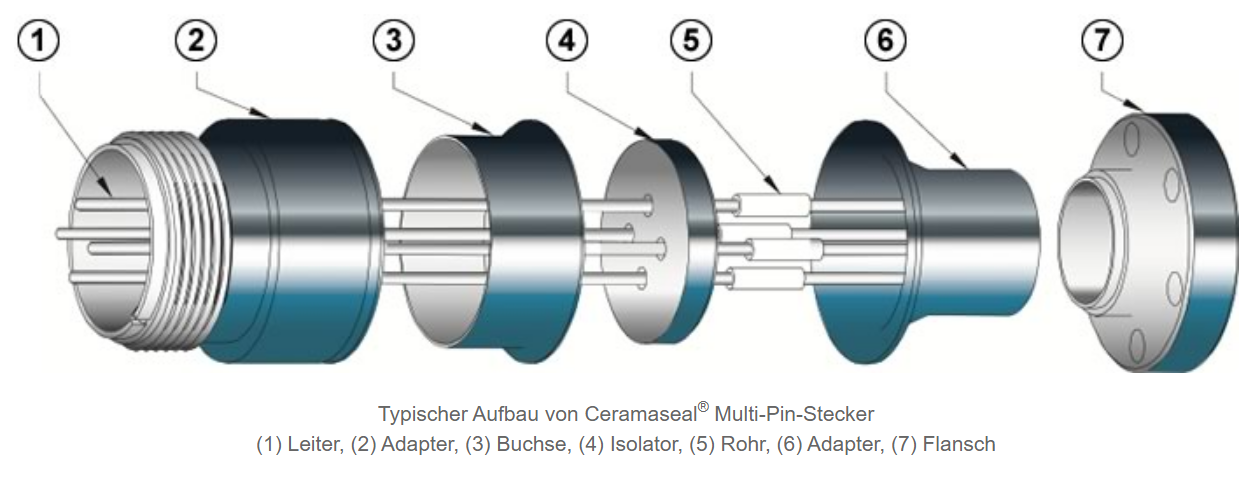

Ceramaseal® Verbindungen bestehen aus vakuumdicht hartgelöteten Keramik-Metall- oder Glas-Keramik-Baugruppen (Buchsen) und einem oder mehreren entsprechenden Steckern. Die Buchse ist konstruktiv so beschaffen, dass allgemeine Lasten bereits während des komplexen Dichtungsprozesses minimiert werden, wodurch die allgemeine Leistungscharakteristik deutlich verbessert wird.
Alle Buchsen bestehen aus hochreinen und für Vakuumumgebungen geeigneten Materialien. Die Isolatoren bestehen aus hochfester und nahezu verlustfreier Aluminiumoxid-Keramik, die mittels Refraktärmetall-Sinterung metallisiert wurde. Zu den verwendeten Metallen gehören Kovar®, Edelstahl, Nickel-Eisen-Legierungen, Kupfer-Nickel-Legierungen, Molybdän und Alumel®. Die Baugruppen werden mit Kupfer-, Gold-Kupfer- oder Silber-Kupfer-Legierungen im Hartlötverfahren miteinander verbunden.
Der Standard-Instrumentenstecker ist der MS-Rundstecker.
Für Anwendungen, bei denen ein vakuumdichter Stecker oder ein für höhere Betriebstemperaturen geeigneter Stecker benötigt wird, hat CeramTec die phenolhaltigen Steckerkomponenten durch entsprechende Teflon® Komponenten oder keramische Einsätze ersetzt.
CeramTec setzt für die Kontrolle spezieller und kritischer Prozesse modernste Technik und Verfahren ein, darunter auch den 100%-Helium-Leckagetest sowie Röntgenanalysen zur Kontrolle der Metallisierung.
Der Einbau und die Installation von Ceramaseal® Multi-Pin-Steckern kann mit diesen Standard-Optionen erfolgen:
- Schweißen (Puls-TIG, TIG, Laser-, E-Strahlschweißen)
- ISO KF-Flansch
- ConFlat-Flansch
- NPT-Fitting
- 1" Sockel
Standardspezifikationen Ceramaseal® Multi-Pin-Stecker
- Spannungen bis zu 12 kV DC
- Ströme bis 40 A
- Temperaturbereich -269°C bis 450°C
- Innendruck 1x10-10 Torr bis 41 bar (600 psig)
- Bis zu 50 Pins/Leiter
Sonderanfertigungen und kundenspezifische Lösungen
- 940-Pin-Anschluss mit Thermoelementen und Instrumentenleitungen/-kabeln
- Kombination von Multi-Pin- und Koaxialverbindungen mit kundenspezifischen Steckerlösungen
- Mehrfachkombinationen aus Rund- und D-Verbindungen auf einem Flansch
- Stecker wärmegeeignet bis 650°C
