Komplexe Kundenlösungen für Anwendungen der Halbleiterindustrie

Hochleistungskeramik für Halbleiter

Über 120 Jahre Erfahrung in der technischen Keramik und langjährige Erfahrung in der Halbleiterindustrie, kombiniert mit umfassendem Material- und Prozess-Know-how und herausragenden Produkteigenschaften, machen uns zu einem der wichtigsten Ansprechpartner, wenn es um keramische Komponenten für die Halbleiterindustrie geht. Entdecken Sie die Vorteile unseres Portfolios an Hochleistungskeramik und profitieren Sie von unserer Lösungskompetenz für eine Vielzahl von Fertigungsprozessen in der Halbleiterindustrie.

Wir fertigen unsere Keramikkomponenten und -teile nach Ihren individuellen Anwendungsanforderungen, damit Sie Ihre Prozesse flexibel und zuverlässig gestalten und warten können. Wir haben uns von einem Hersteller hochwertiger Keramikkomponenten zu einem starken Entwicklungspartner entwickelt, der Ihre individuellen Anforderungen in hochmoderne Halbleiterprodukte umsetzt.

Hochleistungskeramik - Leistungsstark & Vielseitig

Unverzichtbar für die Halbleiterindustrie

Ob in der Wafer-Verarbeitung, der Halbleiterfertigung oder der Handhabung – unsere Komponenten aus Hochleistungskeramik ermöglichen eine lang anhaltende Leistung und Zuverlässigkeit.

CeramTec bietet für nahezu jede Anforderung den passenden keramischen Werkstoff:

  • Al2O3 – hohe Reinheit und Steifigkeit
  • AlN – hohe Wärmeleitfähigkeit und elektrische Isolation
  • SiSiC – geringe Wärmedehnung und Dichte
  • Si3N4 – hohe Bruchzähigkeit und geringe Wärmeausdehnung

Auf Basis individueller Anforderungen können wir die optimale Werkstoffauswahl für die Kundenanwendung empfehlen. Wir verbessern kontinuierlich wichtige Schritte in unserem Herstellungsprozess und erweitern gleichzeitig unsere Produktionskapazitäten.

Hochleistungskeramik für die Halbleiterindustrie
CeramTec Highlights

Beispielhafte Produkte für die Halbleiterindustrie

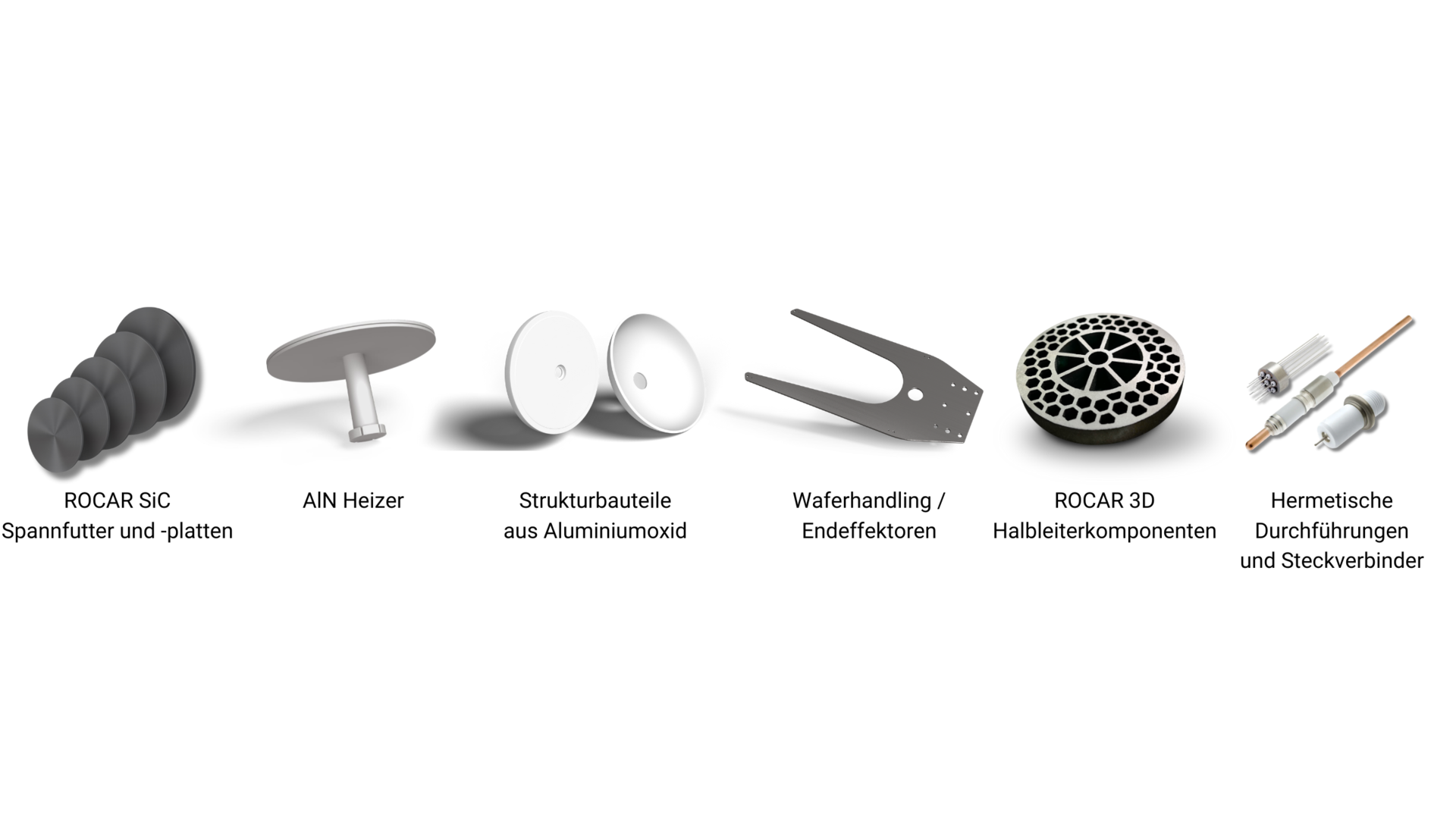

Verschiedene Keramikprodukte für die Halbleiterindustrie

Zum Vergrößern bitte auf das Bild klicken

Erweiterte Produktionskapazitäten erleben

Verbesserte Schlüsselprozessschritte zur Erfüllung hoher Branchenanforderungen

WICHTIGE PROZESSSCHRITTETECHNISCHE PARAMETERERREICHBARE WERTE/ANFORDERUNGEN
Hartbearbeitung – FräsenEbenheit, Parallelität, RaEbenheit < 1 μm
Ra ≥ 0,05 μm
SchleifenEbenheit5 μm < Ø 200 mm / 10 μm > Ø 200 mm
Parallelität5 μm < Ø 200 mm / 10 μm > Ø 200 mm
RauheitRa von 0,15 μm bis 0,6 μm
ErodierenSymmetrische Positionierungbis zu 0,05 mm (Positionierung von Löchern/Nuten)
Läppen und PolierenEbenheit, Parallelität, RauheitRa von 0,06 μm bis 0,35 μm
Ebenheit < 2 μm
Parallelität < 2 μm
StrukturierungRauheitRauheit < 3,2 μm
Größe < 150 μm
Spezielle MessungLokale Neigung/lokale EbenheitObjektive Auflösung 50 nm - 25 μrad
Reinigung und VerpackungReinheitsgradISO 5 / Reinraum 100 / Verpackung im Reinraum
(auf Kundenwunsch)
Von der ersten Idee bis zum fertigen Produkt

Maßgeschneiderte Lösungen

  • Grundsätzliche Eignung von Keramik
  • Auswahl der Materialien
  • Maßgeschneidertes Design & Konstruktion
  • Prototypen
  • Risikomanagement
  • Simulieren und Modellieren
  • Spezifikation
  • Qualitätssicherung
  • Serienproduktion
  • Änderungsmanagement
  • Audits
  • Produktschulung
  • Anwendungsschulung
  • Weiterentwicklung und Know-How-Transfer

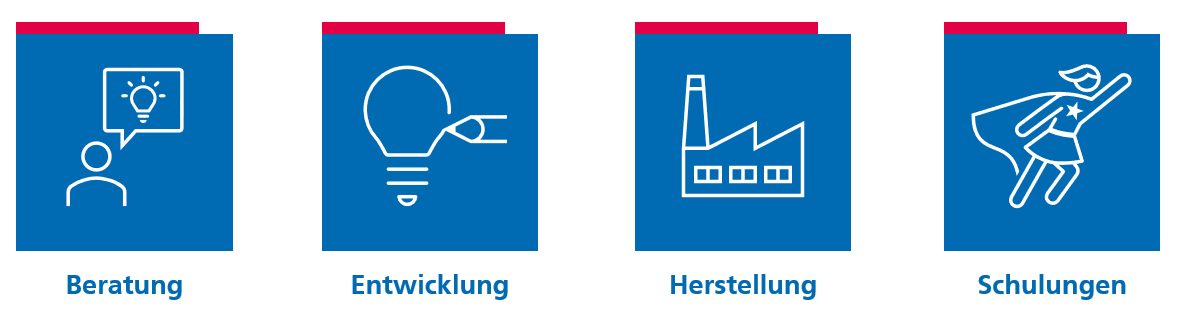

Beratung
  • Grundsätzliche Eignung von Keramik
  • Auswahl der Materialien
  • Maßgeschneidertes Design & Konstruktion
Beratung
Entwicklung
  • Prototypen
  • Risikomanagement
  • Simulieren und Modellieren
  • Spezifikation
Entwicklung
Herstellung
  • Qualitätssicherung
  • Serienproduktion
  • Änderungsmanagement
  • Audits
Herstellung
Schulungen
  • Produktschulung
  • Anwendungsschulung
  • Weiterentwicklung und Know-How-Transfer
Schulungen
