Vetronik, Elektronik & hermetische Lösungen
Elektronische Systeme im Defence-Bereich müssen auch bei extremen Temperaturen, hohen Drücken, starken elektrischen Feldern oder im Vakuum zuverlässig funktionieren. CeramTec liefert dafür ein durchgängiges Keramikportfolio, das genau diesen Bedingungen standhält.
Unser Angebot umfasst Substrate und Metallisierungen für Schaltungsträger, hermetisch abgedichtete Baugruppen und Durchführungen der Marke Ceramaseal® sowie strukturierte Kühllösungen der Marke CeramCool®. Ob Signal- oder Leistungselektronik, dichte Gehäuse oder effiziente Wärmeableitung: CeramTec deckt die gesamte Bandbreite der Elektronikintegration für den Defence-Bereich ab.

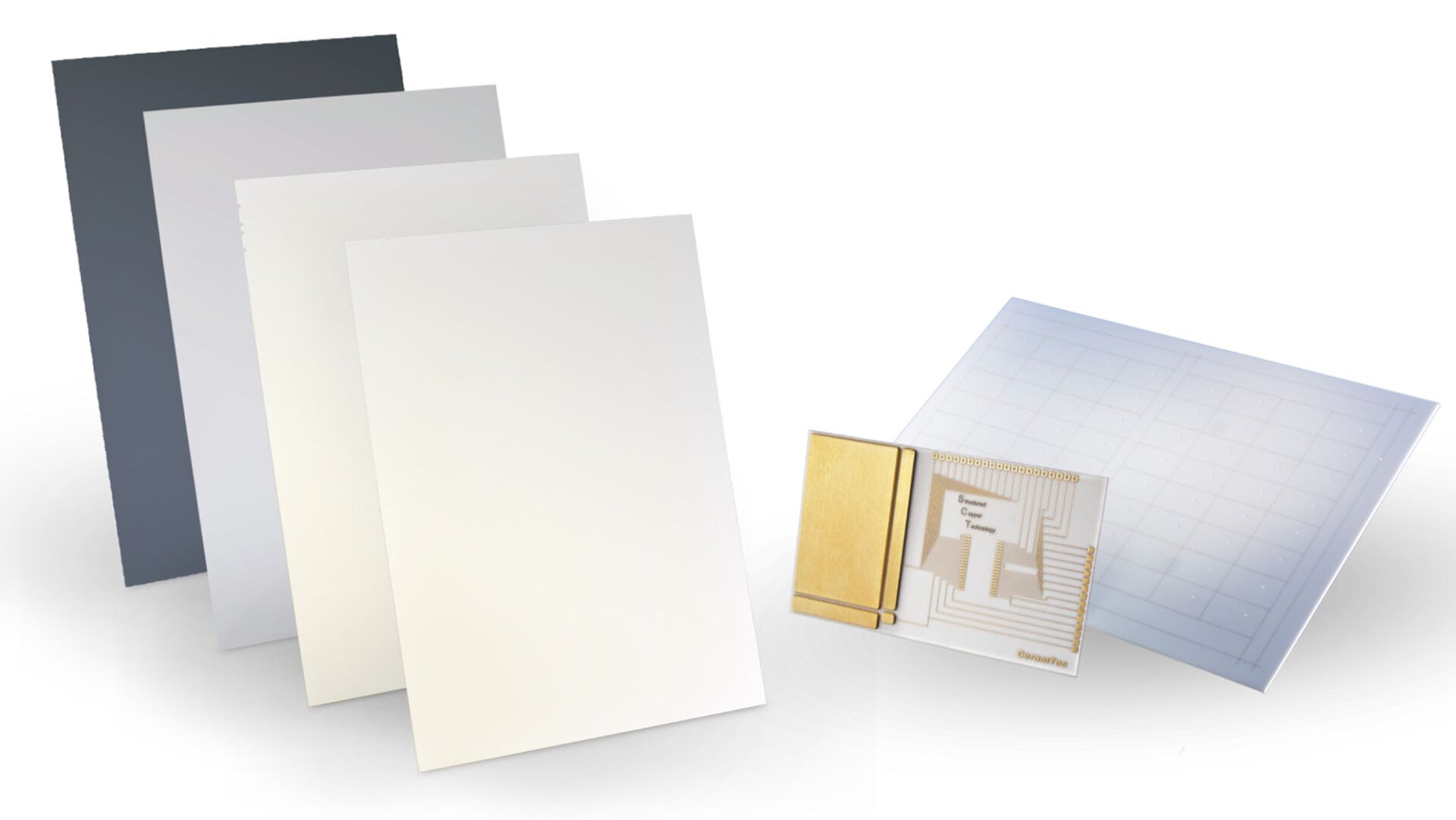

Substrate & Metallisierung
Keramische Substrate aus Aluminiumoxid, Aluminiumnitrid, zirkonoxidverstärktem Aluminiumoxid (ZTA) und Siliziumnitrid bilden die Basis für Schaltungsträger mit hoher mechanischer Festigkeit und exzellenter Wärmeableitung. Für die elektrische Anbindung stehen verschiedene Metallisierungsverfahren zur Verfügung – von der Dickschichttechnologie (Kupfer-, Silber- und Wolframpasten) bis zum Direct-Bonded-Copper-Verfahren (DBC) für höchste Leistungsdichten. Darüber hinaus stehen auch gelaserte Substrate zur Verfügung.
Unser Substrat-Portfolio
| Werkstoff | Biegefestigkeit | Weitere Eigenschaften |
|---|---|---|
| Aluminiumoxid (Al2O3) | 500 MPa | Günstigstes Preisniveau, Bruchzähigkeit ≥ 3,5 MPa√m (für DBC geeignet) |
| Aluminiumnitrid (AlN) | 450 MPa | Wärmeleitfähigkeit 170 W/mK, hohe Temperaturwechselbeständigkeit |
| Zirkonoxidverstärktes Aluminiumoxid (ZTA) | 700 MPa | Durchschlagfestigkeit ≥ 25 kV/mm, hohe Temperaturwechselbeständigkeit |
| Siliziumnitrid (Si3N4) | 700 MPa | Bruchzähigkeit > 6,5 MPa√m (dünnere Substrate möglich), Wärmeleitfähigkeit 90 W/mK |

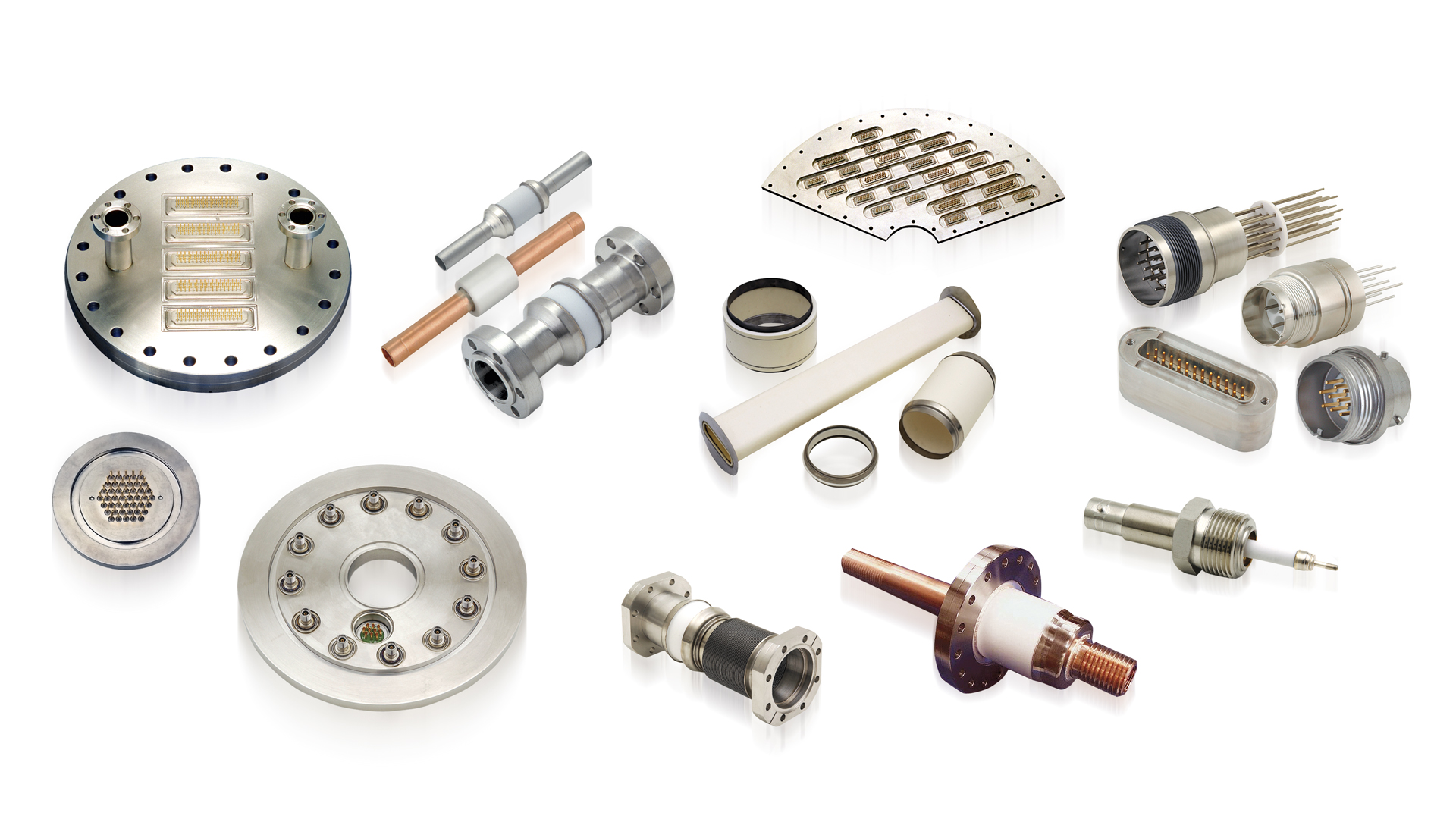

Hermetische Lösungen und Komponenten
Unter der Marke Ceramaseal® fertigt CeramTec hermetisch dichte Durchführungen, Steckverbinder, Isolatoren, Sichtfenster und weitere Komponenten für sicherheitskritische Elektronik. Diese zeichnen sich durch hohe Zuverlässigkeit, außergewöhnliche Hermetizität und Leistungsfähigkeit in rauen Umgebungen aus. Die Fertigung ist ITAR-zertifiziert – eine wesentliche Voraussetzung für sicherheitskritische Defence- und Luftfahrtelektronik.
Typische Einsatzgebiete: Keramik für Panzerungssysteme, Sensoren an Bord von Flugzeugen sowie weitere kundenspezifische Lösungen, die den zuverlässigen Betrieb komplexer elektronischer Geräte gewährleisten.
Ceramaseal® – Leistungsmerkmale, die überzeugen
| Kennzeichen | Kundennutzen |
|---|---|
| 100 % Helium-Lecktest | Maximale Dichtheit garantiert – 1x10⁻⁹ atm cc/s He (auf Anfrage bis 1x10⁻¹⁰) |
| Extreme Temperaturbeständigkeit | Zuverlässig von −269 °C bis +450 °C |
| Hohe Druckfestigkeit | Widersteht Drücken über 1.700 bar |
| Exzellente elektrische Isolation | Für Spannungen >100 kV und Ströme >1.000 A |
| Hohe chemische Beständigkeit | Widerstandsfähig gegenüber aggressiven und korrosiven Medien |
| Geringe Partikelemission | Ideal für Vakuum- und Reinraumumgebungen |
| Maßhaltigkeit und enge Toleranzen | Präzision und Reproduzierbarkeit in der Serienproduktion |
| Hohe Zuverlässigkeit / MTBF | Langlebig, wartungsarm, hohe Betriebssicherheit |
| Hervorragende Wärmeleitfähigkeit | Effiziente Wärmeableitung bei gleichzeitiger elektrischer Isolation |
Thermomanagement
Je leistungsfähiger und kompakter elektronische Systeme sind, desto mehr Wärme müssen sie auf engstem Raum abführen – eine besondere Herausforderung in Fahrzeugen und anderen Defence-Anwendungen, bei denen Bauraum und Gewicht stark begrenzt sind.
CeramTec begegnet dieser Anforderung mit CeramCool®, einer keramischen Kühllösung für die Leistungselektronik. Keramische Platten oder Folien werden dreidimensional strukturiert, laminiert und gesintert. Das Ergebnis sind Aluminiumnitrid-Kühlkörper, die Wärme direkt am Entstehungsort ableiten – bei niedrigem thermischem Widerstand, hoher Packungsdichte und gleichzeitig hoher elektrischer Isolation.
Defence-Lösungen über Vetronik, Elektronik & Hermetizität hinaus
CeramTec bietet weit mehr als Vetronik, Elektronik und hermetische Lösungen. Unser Portfolio deckt eine große Bandbreite der im Defence-Bereich relevanten Anwendungen ab: von ballistischem Schutz über piezokeramische Lösungen bis zu weiteren spezialisierten Anwendungen rund um die Themen Verteidigung und Sicherheit.
